Connecter plusieurs batteries ne conduit pas toujours à une augmentation de la tension. Certains montages permettent d’accroître uniquement la capacité, sans changer la valeur nominale du courant délivré. Pourtant, une mauvaise combinaison entre batteries peut réduire leur durée de vie, voire provoquer des incidents électriques.
Les fabricants imposent souvent des recommandations strictes sur le choix et la disposition des accumulateurs pour garantir leur efficacité et la sécurité de l’installation. Des erreurs de câblage, fréquemment rencontrées lors de montages parallèles, accentuent les risques de déséquilibre et d’usure prématurée.
Comprendre les différences entre branchements en série et en parallèle
Avant de relier vos batteries, il faut avoir en tête la différence majeure entre le branchement en série et le branchement en parallèle. Deux approches, deux conséquences diamétralement opposées.
Dans un branchement en série, les batteries s’enchaînent : on connecte la borne positive de l’une à la borne négative de la suivante. Le résultat ? La tension s’additionne, mais la capacité, la quantité d’énergie disponible, reste celle de la batterie la moins endurante. Par exemple, associer deux batteries de 12 V 100 Ah en série offre 24 volts, mais toujours 100 Ah. Ce mode de connexion est courant dans les installations qui demandent une tension élevée, comme certains moteurs électriques puissants ou onduleurs.

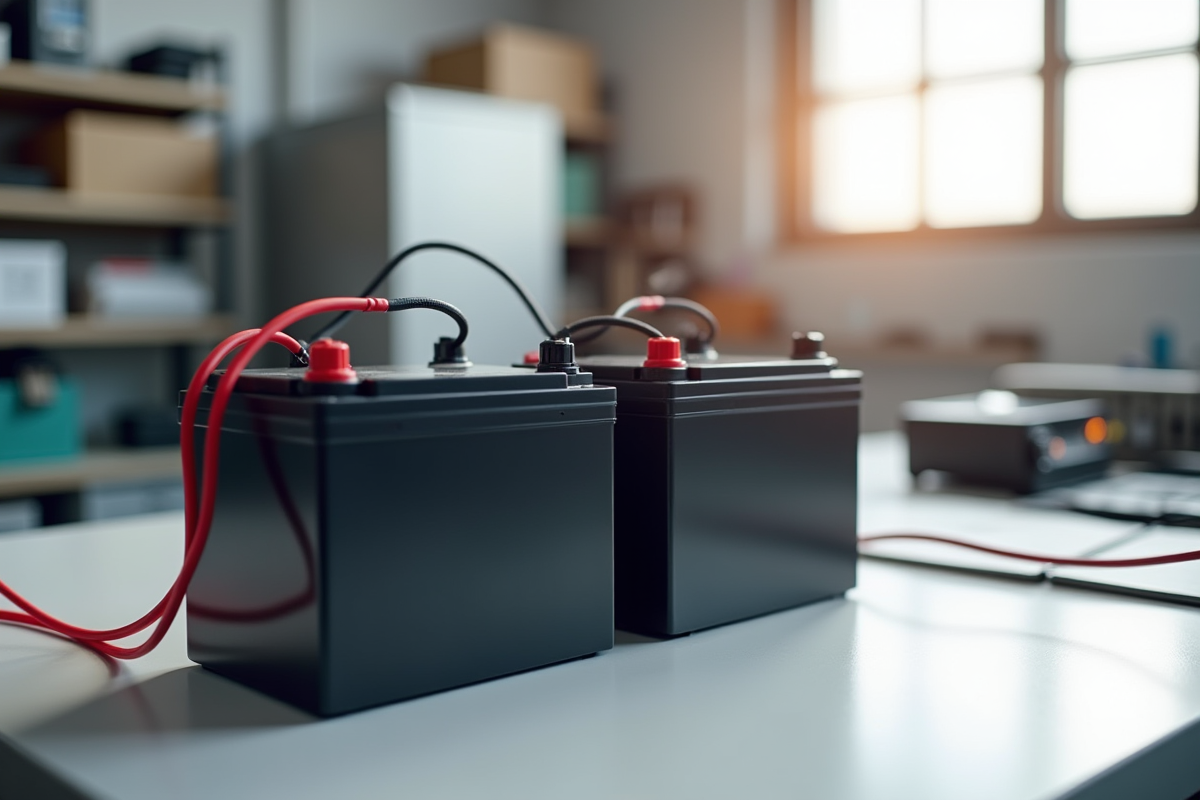

Le branchement en parallèle suit une logique radicalement différente. Ici, on relie ensemble toutes les bornes positives, puis toutes les bornes négatives. La tension reste identique à celle d’une seule batterie, mais la capacité totale s’additionne. Deux batteries de 12 V 100 Ah branchées ainsi délivrent toujours 12 volts, mais 200 Ah. C’est la solution de choix pour allonger l’autonomie, essentielle dans les systèmes fonctionnant longtemps à tension constante : installations solaires, dispositifs de secours, applications embarquées.
| Série | Parallèle | |
|---|---|---|
| Tension | S’additionne | Identique à une batterie |
| Capacité | Identique à une batterie | S’additionne |
Selon la configuration choisie, c’est tout l’équilibre de votre installation qui change. La série privilégie la puissance de crête, le parallèle la capacité à tenir dans la durée. À chaque besoin sa stratégie de câblage : la réflexion s’impose pour garantir robustesse et sécurité à votre système énergétique.
Dans quels cas privilégier une configuration parallèle ?
La configuration parallèle prend tout son sens dès que l’autonomie devient le paramètre clé. C’est la voie royale des systèmes de stockage d’énergie stationnaires, qu’ils soient pensés pour le résidentiel, le secteur solaire ou l’industrie. Le principe : augmenter la réserve d’énergie disponible sans toucher à la tension de fonctionnement. À chaque batterie ajoutée, c’est du temps de service supplémentaire pour vos appareils.
On retrouve ce montage dans une multitude d’environnements : véhicules électriques à basse tension, du chariot élévateur à la voiturette de golf, ou encore batteries lithium LiFePO4 conçues pour offrir des cycles de charge-décharge stables et une longévité maximale. Chaque application vise la même promesse : tenir plus longtemps, sans risquer la surtension.
En voici quelques exemples typiques :
- Systèmes solaires autonomes pour maisons ou sites industriels
- Véhicules électriques à faible tension (chariots, voiturettes…)
- Appareils ou installations mobiles nécessitant de longues périodes d’autonomie
La flexibilité du montage parallèle séduit aussi dans les projets évolutifs : il suffit d’ajouter une batterie pour augmenter la capacité, sans repenser tout le réseau. Un autre atout : si une batterie tombe en rade, le reste du parc continue d’alimenter vos équipements. La chaîne ne rompt pas tout de suite, et cela peut faire une vraie différence sur le terrain.
Bonnes pratiques et précautions pour relier plusieurs batteries
Relier des batteries en parallèle ne s’improvise pas. La première règle à respecter : chaque batterie doit afficher une tension et un niveau de charge similaires avant la connexion. Ce contrôle simple prévient les déséquilibres, véritables ennemis de la longévité des batteries. Un écart, même faible, provoque un mouvement de courant brutal entre les éléments, source d’usure accélérée.
Pour le câblage, équipez-vous d’outils fiables et choisissez des câbles adaptés au courant maximal susceptible de circuler. Privilégiez des connexions courtes et soignées, avec des sections identiques pour chaque branche, afin que le courant se répartisse équitablement. Un câblage asymétrique favorise l’échauffement et crée des points faibles dans la chaîne.
Autre précaution à ne jamais négliger : l’installation d’un système de gestion (BMS). Ce dispositif surveille en permanence la charge, la décharge et la température de chaque batterie, évitant les incidents comme la surcharge, la décharge profonde ou le court-circuit. L’erreur de branchement, notamment l’inversion de polarité, reste l’accident le plus redouté : elle détruit la batterie et peut compromettre toute l’installation.
La température ambiante joue aussi son rôle. Les batteries branchées en parallèle doivent rester à l’écart des variations extrêmes et bénéficier d’une ventilation correcte, surtout lors des charges et décharges intenses. Ce sont ces gestes simples, répétés systématiquement, qui construisent la fiabilité d’un parc de batteries sur le long terme.
Faire le bon choix selon vos besoins énergétiques
Concevoir un ensemble de batteries en parallèle demande plus qu’un simple assemblage. Chaque montage repose sur une logique technique, qui dépend de la façon dont vous envisagez d’utiliser votre réserve d’énergie. Les besoins d’une maison autonome diffèrent radicalement de ceux d’un véhicule industriel ou d’un dispositif de secours mobile.
Pour identifier la solution la mieux adaptée, il faut prendre en compte plusieurs critères :
- La capacité totale recherchée : évaluez la quantité d’énergie nécessaire pour alimenter vos appareils le temps voulu.
- La puissance à fournir : assurez-vous que la configuration parallèle supporte le courant maximal sans générer de surchauffe ou d’instabilité.
- Le type de batterie choisi : les modèles lithium-ion ou LiFePO4 résistent mieux aux cycles répétés et aux décharges profondes.
- La performance globale et la longévité attendue : un montage bien dimensionné augmente l’autonomie sans sacrifier la durée de vie des éléments.
La connexion en parallèle répond parfaitement quand il s’agit d’augmenter la capacité sans modifier la tension, ce qui correspond à la plupart des usages prolongés à puissance stable. Parfois, associer série et parallèle permet d’atteindre le meilleur équilibre entre tension et capacité, en adaptant l’architecture au cahier des charges de chaque projet.
Au final, une batterie bien choisie et bien câblée, c’est la promesse d’une énergie qui dure, sans mauvaise surprise. Reste à définir votre priorité : tenir plus longtemps, alimenter plus fort, ou conjuguer les deux. Le choix n’appartient qu’à vous, et à la réalité de vos besoins sur le terrain.
